CTS系列工业级拉绳位移传感器拉绳编码器 可选数字输出

CTS系列工业级拉绳位移传感器拉绳编码器 可选数字输出:


特点是精度高,可选电位计输出形式或者编码器形式,稳定性与重复性精度好,1000mm之内量程任选,可选0-5V,0-10V,4-20mA等,数字输出,编码器输出等输出形式。

Effective Stroke(mm)位移传感器量程(编码器)

100mm~1000mm之间量程任意

Detection system编码器形式

incremental增量型编码器

Output wave輸出波形

Square Wave方波

Accuracy精度

±0.05%FS

Resolution(mm/Pulse)解析度

1,  0.5,  0.2,  0.1,  0.04,  0.01

Output phase输出相

AB 或者ABZ

Electronics 电路特性

电压型,Open Collector电流型,Push Pull推挽式,差动式

Power supply工作电压

 DC12-28V ,DC5Vfixed

Current consumption电流功耗

30mA

Output Capacity输出容量

Sync .current:20mA, Residual voltage:0.5V or less

Max Response响应频率

10kHz~180kHz

Phase different相位差

A,Bphase different 90±45℃(T/4±T/8),ZphaseT±T/2

Wave Form Rise/Fall波形上下时间

<2us

Max.Measuring Wire Velocity( go and back )往复速度

1000mm/s

Starting force钢索拉力

≦2200g

电位计形式:

<a href=http://www.sensor99.com/products/4/ target=_blank class=infotextkey>拉绳<a href=http://www.sensor99.com/106.html target=_blank class=infotextkey>位移传感器</a></a>,拉绳编码器

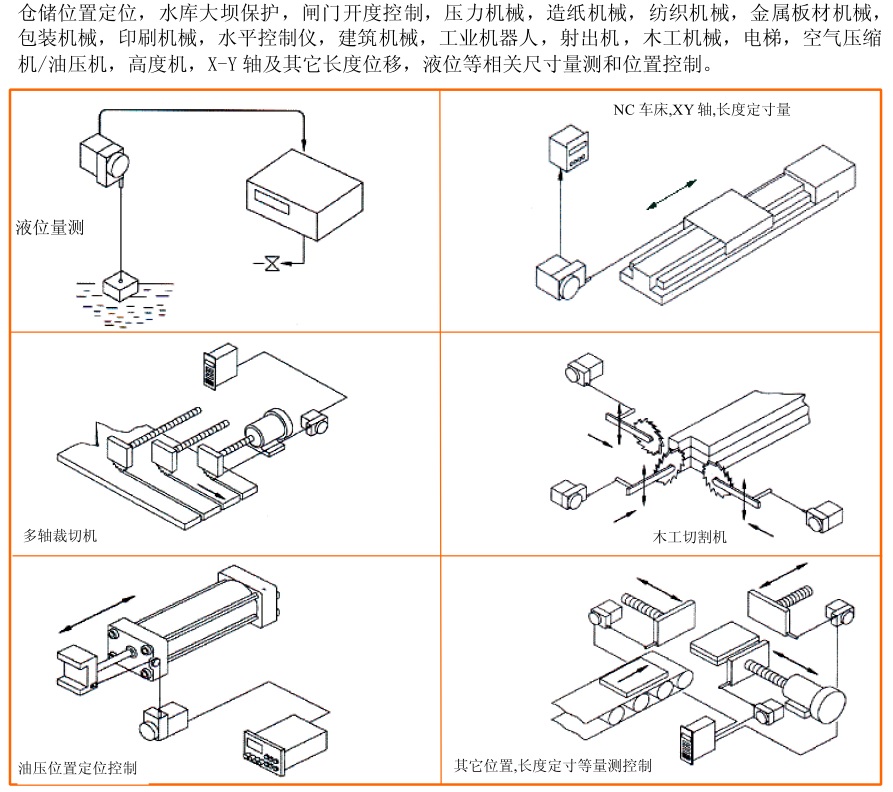

典型应用:

拉绳式<a href=http://www.sensor99.com/106.html target=_blank class=infotextkey>位移传感器</a>,拉绳编码器,拉线式<a href=http://www.sensor99.com/106.html target=_blank class=infotextkey>位移传感器</a>
